DR系统,即直接数字化X射线摄影系统,是由电子暗盒、扫描控制器、系统控制器、影像监示器等组成,是直接将X线光子通过电子暗盒转换为数字化图像,是一种广义上的直接数字化X线摄影。而狭义上的直接数字化摄影即DDR(DirectDigit Radiography),通常指采用平板探测器的影像直接转换技术的数字放射摄影,是真正意义上的直接数字化X射线摄影系统。按照探测器类型主要分为非晶硅平板DR(主流)、非晶硒平板DR和CCD DR(主流);按照机架结构分为悬吊DR和立柱(UC臂)DR;随着DR数字影像设备的应用,使放射科最终告别胶片、洗片机的时代,通过PACS系统的连接,更使放射科全面进入到医学影像数字化管理系统。

DR的用途非常广泛,基本已成为二级以上西医院标配,甚至一些中医院也会配置。DR分为固定式和移动式两大类,针对不同的病种用途又可分为悬吊式和U型臂等形式,不同类型的数字化DR的用途又是不一样的。固定类DR一般设置在放射科,其可以对人体头、颈、肩、胸部、腰腹、四肢等各部位的摄影诊断;移动类DR在病房、手术室、急症室都可应用。

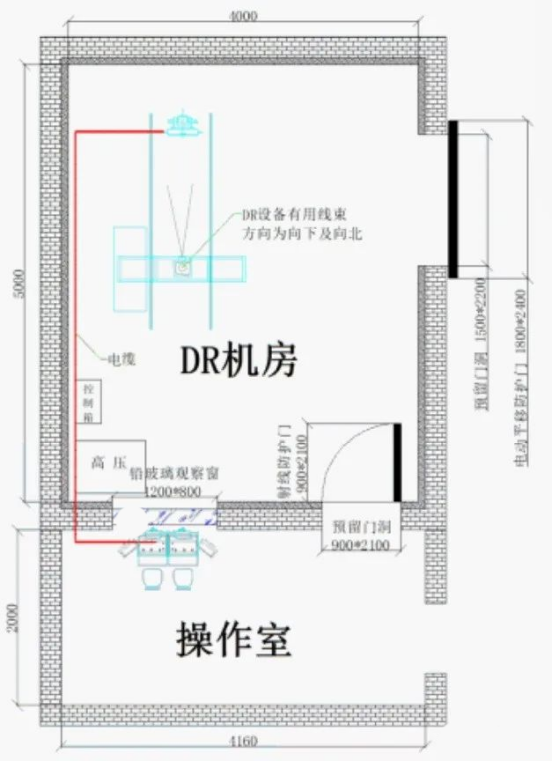

固定式DR用房由控制室和机房组成,机房内最小有效面积至少需要20平米,机房内最小单边长度3.5米,控制室一般为8~10平米。控制室和机房布局一般呈直线形,但设置在发热门诊或者感染楼用于发热患者检查的DR在控制室与缓冲室之间应设置缓冲间。

使用移动式DR的房间,一般不设置控制室。临时使用移动DR的房间,如病房和ICU等等,房间可以不进行辐射防护,但对于长期频繁使用移动DR的房间,如手术室、急诊室等,这些房间也需要结合实际情况,根据环评和预评价结果进行辐射防护设计。

DR机房的一般防护当量为1mmPb,具体需要结合实际情况根据环评和预评价结果情况确定。

机房与控制室地面需要降板处理,一般为负200mm,以满足电缆沟和设备固定基座设置要求,电缆沟一般宽深为300mmx200mm。机房与控制室之间应设有观察窗或摄像监控装置,其设置的位置应便于观察到受检者状态及防护门开闭情况。机房出入门宜处于散射辐射相对低的位置,平开机房门应有自动闭门装置;推拉式机房门应设有曝光时关闭机房门的管理措施;工作状态指示灯能与机房门有效关联。电动推拉门宜设置防夹装置。机房门外应有电离辐射警告标志,机房门上方应有醒目的工作状态指示灯,灯箱上应设置如“射线有害、灯亮勿入”的可视警示语句。

机房应设置动力通风装置,并保持良好的通风,排风口应设置在房间侧下方。空调系统的设置需满足设备温湿度要求,一般要求环境温度为22℃,相对湿度30%~60%。机房消防系统宜设置为气体灭火系统。
